Propono Module Arduino

Ut opificem professionalem, volumus tibi praebere modulum For Arduino monstrare. Primum est interface. Quae omnia ostenta subsidia SPI. Tincidunt saepe mirantur, "Quae interfacies GPIO paxillos minimos utitur? Estne haec interface hercle satis pro applicatione mea ad tentorium renovandum?" Cum utens processus relative parvis sicut Arduino, SPI saepe optima electio est quia exiguum filum numerorum (3 vel 4) requirit, sed hoc quoque limitat magnitudinem altiorem (numerum elementa) quae celeriter regi possunt. I2C optio instrumenti alia est quae GPIO aperta servare potest. Arduino enim ostentationes, plerumque SPI super I2C utentes commendamus, quia SPI velocior et aptior est ad tractandas notitias multiplices transferendas, sicut notitia imaginis legendi ex SD card.

Deinde considerare necesse est alterum elementum in Arduino propono eligendo: numerus imaginum. Vulgo nos admonemus utendo ostentatione cum decreto 320x240 vel minus ad usum cum Arduino. Exempli gratia, 320x240 24-bit ostentus requiret 230,400 bytes *(8 + 2) = 2,304,000 minuta per artus. Hoc dividendo per 8,000,000 (Arduino SPI velocitas 8MHZ), consequitur 0.288 secunda per artus, seu 3.5 tabulae secundae. Dum 3.5 fps ad multas applicationes sufficit, non est valde velox. Usus ostentationem cum paucioribus per pixelam vel pixel pauciora elementa ratem machinam augebit. Calculari infra uti potes computare ratem ostentationis usurae SPI et Arduino.

Denique commendamus modulum pro Arduino proponere quae facile sunt cum Arduino coniungere. Hae ostensiones plerumque sunt instructae caudis ZIF vel per foramina facile ad solida, vitando hasslam picis solidatricis. Hae ostensiones in CFA10102 universali tabulae eruptionis vel per consuetudinem CFA tabulae effregontis adduci possunt.

Denique eligimus ostentationes quae altae voltages tabulae altae ab ipso Arduino praebere possunt vel tabulae effrego compatiuntur.

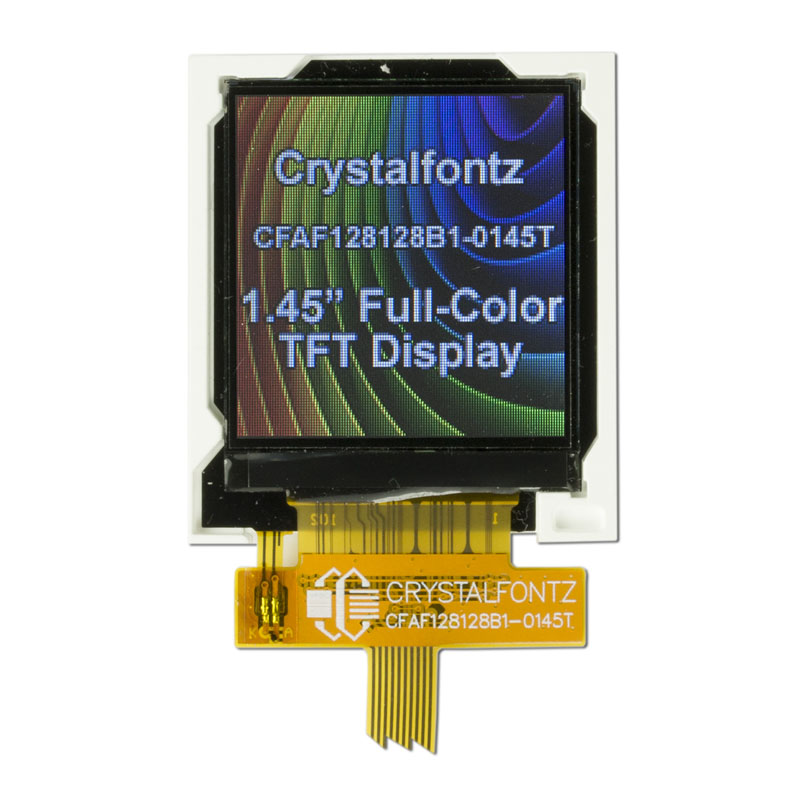

128x128 1.45" Full Color TFT LCD Display

Part Number: CFAF128128B1-0145T

Hoc 1.45" graphic TFT LCD ostentus diagonalis moduli multum movendi ad propositum tuum adde. Etsi saepe ad 1.44" colorem TFT referendum est, nos circumdedimus usque ad 1.45". Haec parvae sarcinae pictae 128x128 pixels color plenissimae in unum - Quadratum-inch area ostentationis activae. Praecipua electio est cum vibrans, accurata ostentatione opus est, dum spatium in tabula anteriori perpendens.

Per constructum-in ST7735S vel moderatoris compatibilis, tantum opus est ut 3.3V una copia omnium rerum potiatur. SPI hospes interfaciei permittit ut plenam legere et scribere aditum ad ostensionem cum 10 fibulis iustis. Unius backlight candidus DUCTUS praebetur anode (A, +) et cathode (K, -) fibulae quae connectunt ad caudam flexibilem impressam (FPC). Ad coniungere, tantum debes uti signo 10-ductore, 0.5mm SMT ZIF connectori.

Simplici SPI interface utens, facile potes Arduino + TFT demonstrationem ostendere.

Etsi interfacies SPI nonnisi pauca fila requirit ad moduli huius TFT LCD moduli moderandum, notitia tamen transmittere potest celeritati quae 20 FPS sustinet (tabulae per secundam), quae satis est ad dynamicas videos lenis ludere.

Ad instructiones proiciendas quomodo hoc TFT coniungendum (including Arduino Sketch), forum nostrum visita quaeso.

Ut incipias, datasheet ac SPI exemplum codicem depone. Quotiens hanc ostensionem in applicatione tua inseres, RGB hic ad confirmandum te adest.
