OLED cinematographicae notae altae discrepantiae pro ratione 10,000:1, permittens pro vividioribus et verioribus coloribus, profundioribus nigris, et candidioribus candidioribus. Hoc consequitur in aucta imaginum qualitate, subtilioribus singularibus, ac meliore promptitudine, praesertim in rebus inferioribus levibus. Praeterea princeps ratio oppositorum magis confert ad experientiam immersivam spectandi.
Modulus OLED variis applicationibus aptus est ut parietes/metris machinis, applicationibus domus, systematibus POS, instrumentis technologiae nubis/IoT, instrumentis technologicis intelligentibus, systematibus energiae, applicationibus automotivis, systematibus communicationis et instrumentis medicis. Customers possunt upgrade applicationes currentes e tradito STN ostensas ad OLED ostensiones, sicut modulus amplissimum praebet pixel formas pro solutionibus OLED.
Accedit OLED tabulae cum dimensionibus eademrum variarum oppositorum;
●WEX025664B-CTP series sine frame metallico, PCB, et cum screen tactus CTP.
●WEN025664B series cum tabulis metallicis et PCB.
●WEN025664B-CTP series cum tabulis metallicis, PCB, et CTP screen tactus.
DUCTUS
Data fonte ref: WEX025664BWPP3N00000
SPECIFICATIONS
Interface Pin Function
| Pin Number | Symbolum | I/O* | Munus | ||||||||||
| 1 | N.C. | P | Humus | ||||||||||
| 2 | VSS | P | Humi. | ||||||||||
| 3 | VCC | P | Virtus copia pro panel incessus voltage. Haec etiam potentiae intentionis maxime positivus est copia acus. |
||||||||||
| 4 | VCOMH | P | CON signum desessa intentione massa. Capaxator coniungi debet inter hoc clavum et VSS. |
||||||||||
| 5 | VLSS | P | Analoga systema terram pin. | ||||||||||
| 6~13 | D7~D0 | I/O* | Exercitum Data Input/Output Bus Fibulae hae sunt notitiarum 8-bitrum bi-directionalium bus ut microprocessoris notitiae bus connecterentur. Cum modus serial electus fuerit, D1 input SDIN notitia Videre erit et D0 horologii SCLK initus vide. |
||||||||||
| 14 | E/RD# | I | Legere / scribere activare vel legere Hic paxillus MCU interface initus est. Cum ad 68XX seriem microprocessoris interveniat, hic paxillus ut signo activae (E) adhibebitur. Legere/scribere operationem initiatur cum paxillus alte trahitur et CS# deprimitur. Cum coniungens cum 80XX microprocessoris, clavus hoc signum Legis (RD#) accipit. Data operandi lege initiatur, cum paxillus hoc deprimitur, et CS# deprimitur. Cum modus Vide seligitur, paxillus coniungi debet cum VSS. |
||||||||||
| 15 | R/W# | I | Legere / scribere aut scribere Hic paxillus MCU interface initus est. Cum ad 68XX seriem microprocessoris interveniat, hic paxillus inputatio delectu adhibebitur ut Lege/Scribe (R/W#). Hoc clavum trahere ad "altum" pro modum legere et ad "low" scribere pro modum trahere. Cum 80XX modus interfaciendi eligitur, hic paxillus initus erit Scribe (WR#). Data operandi scribere initiatur cum paxillus hoc deprimitur et CS# deprimitur. Cum modus Vide seligitur, paxillus coniungi debet cum VSS. |
||||||||||
| 16 | BS0 | I | Communicantes Protocollum Select Fibulae hae sunt MCU interfaciei delectu input. Vide tabulam sequentem:
(1) 0 coniungitur cum VSS (2) 1 cohaeret cum VDDIO |
||||||||||
| 17 | BS1 | ||||||||||||
| 18 | D/C# | I | Data / Imperii Imperium Hic paxillus Data/imperium imperium clavum cum MCU connectens. ALTIUS paxillo trahente, contentum in D[7:0] notitia pro notitia interpretabitur. BREVIS clavo trahente, contentum in D [7:0] interpretabitur mandatum. |
||||||||||
| 19 | CS# | I | Data / Imperii Imperium Hoc clavum est chip electa input coniuncta cum MCU. Chipum in communicatione MCU tantum datum est cum CS# deprimitur. |
||||||||||
| 20 | RES# | I | Hoc clavum est reset signum initus. Cum clavum demissum trahitur, initialization spumae supplicium est. Hoc clavum trahere ALTUM in operatione normalis. |
||||||||||
| 21 | FR* | O | Hic paxillus nulla Connection acus est. Nihil huic paxillo coniungi debet. Hoc paxillus sigillatim relinquenda est. | ||||||||||
| 22 | IREF | I | Current Reference for splendor Copernicus Hoc clavum segmentum currente acum referentia est. Resistens coniungi debet inter hoc clavum et VSS. Constitue current minus quam 10uA. |
||||||||||
| 23 | N.C. | - | Reservatur Pin N.C. paxillus inter functiones fibulae ad consilium compatibile et flexibile reservatur. |
||||||||||
| 24 | VDDIO | P | Virtus Supple pro I/O Pin Conaequari debet cum gradu interface MCU voltage. |
||||||||||
| 25 | VDD | P | Virtus Supple pro Core Logic Circuit Virtus suppeditabit acu ad nucleum operationis logicae. capacitor inter hoc clavum et VSS coniungere oportet |
||||||||||
| 26 | VCI | P | Virtus Supple pro Operatione VCI semper aequale vel altius quam VDD et VDDIO oportet. |
||||||||||
| 27 | VSL | P | Voltage output Low Level in SEG Signum Hoc est segmentum intentionis acus referentia. Cum extra VSL non adhibetur, paxillus aperiendus est. Cum extra VSL adhibitum est, paxillus cum resistore et diode ad terram coniungere debet. |
||||||||||
| 28 | VLSS | P | Terrae Analog Circuit Haec sunt terra analoga fibulae. Extrinsecus coniungi debent VSS. |
||||||||||
| 29 | VCC | P | Virtus Supple pro OLED Panel Hae sunt certissimae intentionis copiae clavum dolii. Principio externo coniungi debent. |
||||||||||
| 30 | N.C. | P | Humus |
General Specification
| Item | Dimension | Unitas |
| Dot Matrix | 256 x 64 Dots | － |
| Modulus dimensionis | 88.0 × 27.8 2.15 | mm |
| Active Area | 76.778×19.178 | mm |
| Pixel Size | 0.278×0.278 | mm |
| Pixel Pix | 0.3×0.3 | mm |
| Modus propono | Matrix passiva | |
| Propono Colorem | Monochrome | |
| Coegi Officium | 1/64 Officium | |
| Gray Scale | 4 bits | |
| IC | SSD1322 (COF) | |
| Interface | 6800, 8080, SPI | |
| Magnitudo | 3.12 inch | |
Maximum Ratings
| Parameter | Symbolum |
| Supple intentione pro Operatione | VCI |
| Supple intentione logicae | VDD |
| Supple intentione pro I/O acus | VDDIO |
| Supple intentione pro Display | VCC |
| Temperature operating | TOP |
| Repono Temperature | TSTG |
Characteres electronici
| Item | Symbolum | Conditio | Min | Typ | Max | Unitas |
| Supple intentione logicae | VDD | － | 2.4 | 2.5 | 2.6 | V |
| Potentia supple pro I/o paxillos | VDDIO | － | 1.65 | 3.0 | VCI | V |
| Humilis voltage potentia copia | VCI | － | 2.4 | 3.0 | 3.5 | V |
| Supple intentione pro Display | VCC | － | 11.5 | 14.5 | 15 | V |
| Princeps Level Input | HIV | － | 0.8×VDDIO | － | VDDIO | V |
| Low Level Input | TESTAMENTUM | － | 0 | － | 0.2×VDDIO | V |
| Princeps Level Output | VOH | － | 0.9×VDDIO | － | VDDIO | V |
| Low Level output | VOL | － | 0 | － | 0.1×VDDIO | V |
| L% Reprehendo Board operating Current | ICC | VCC = 12V | － | 24 | 32 | ma |
| VCC = 14.5V | － | 32 | 42.5 | ma |
Oratio
Hongji E-Vallis, No. XXIII Tongji West Road, Nantou Urbs, Zhongshan urbs, Guangdong Provincia, China
Tel

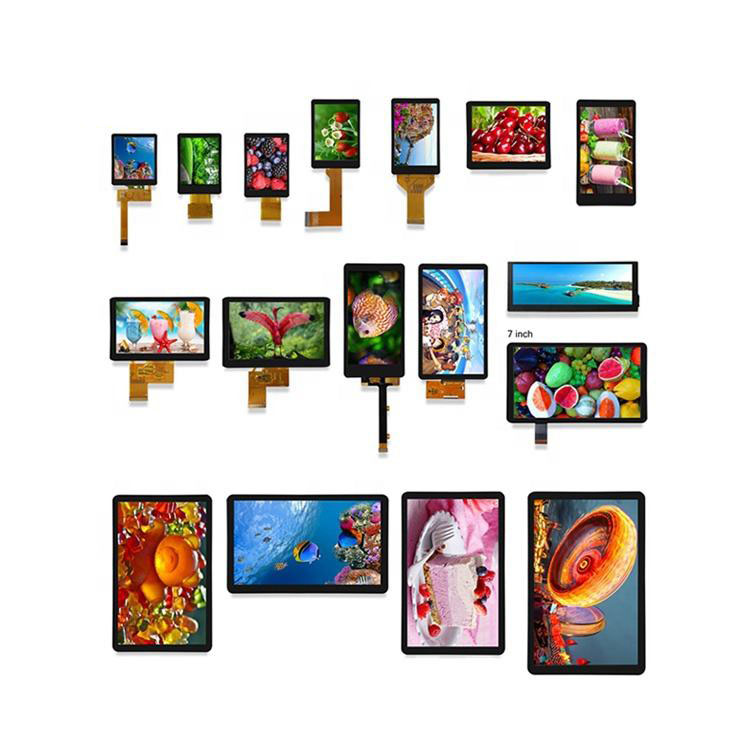

Ut opificem professionalem, volumus tibi dare qualitatem altitudinis plenae Coloris OLED Display Module. RGB Propono Full Color OLED Glass Displays ordinantur ad praebendas optiones coloratis. Septem OLEDs hae magnitudinibus ab 0.6 ad 1.91 praesto sunt. Parva OLEDs offerunt 65k colores, cum grandes OLEDs offerunt 262k colores. Hae ostensiones vitreae cum magna antithesi rate veniunt, et 1,69" ostentatio plenae colora 2.000:1 alta discrepantiae rate. 0,6" ad 1.5" vitreas ostentationes iactat 10,000:1.
View More

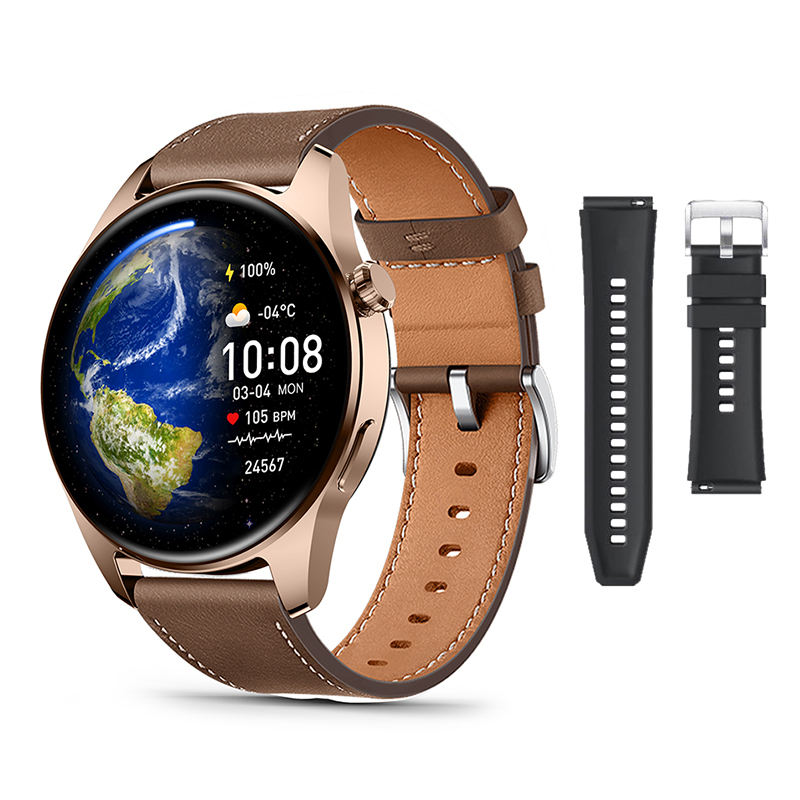

Emptum figurae rotundae Coloris Oled Propono quod est optimum directe cum parvo pretio. Provide oculis capit ora pro amplis applicationes
